前言:
根據行業數據,超表面技術正在各領域大規模嘗試,實現從無到有的突破。
該技術被World Economic Forum 評選爲2019年度十大突破性技術之一;
另據 Lux Research 預測,到2030年,超表面產品的市場規模將超100億美元。
作者 | 方文三 圖片來源 | 網 絡
超表面技術探索出更多應用可能
超表面技術的深度探索在於對二維世界的改變,傳統攝像機只能捕捉到光线在一個平面上的投影;
這些光线由三維空間的物體發射或反射,通過鏡頭的透鏡,最終落在感光元件上,形成二維的圖像。
這個圖像僅包含物體的形狀、顏色和亮度等信息,而非物體的深度、距離和方向等信息。
因此,傳統攝像機的鏡頭無法捕捉到三維空間中的立體效果,只能產生二維的平面照片。
然而,超表面透鏡技術可以通過納米結構控制光的傳播,從而徹底改變現有的二維圖像,實現超分辨率成像、全息攝影或投影。
因此,這項技術可以應用於機器視覺中的圖像識別、醫療中的內窺鏡、智能駕駛以及AR/VR等領域。
Alpha Cen發布主動和被動超表面新品

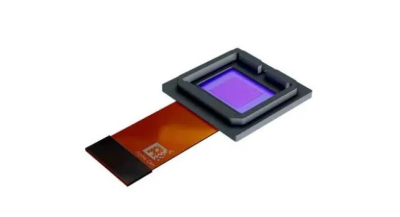

在7月11日舉行的慕尼黑上海光博會上,光學IC开發商Alpha Cen發布了一系列主動和被動超表面產品,其中包括超表面芯片和純固態激光雷達模組。
這次展出的超表面產品被廣泛應用於多個商業領域,如消費電子、近距離感測、AR/VR、各類機器人、醫療電子和智能駕駛系統等。
此次發布標志着Alpha Cen成爲國內首家實現近紅外超表面全线量產、實現被動式超透鏡量產的公司。
在全球範圍內,同時擁有主動式和被動式超表面技術的公司並不多見。
Alpha Cen已經掌握了這兩種超表面技術,預計其主動式超透鏡產品將於2023年第四季度實現量產。
超表面透鏡對應的場景逐漸被放大
傳統相機鏡頭常由多個球面或非球面鏡片的堆疊組成,體積較大,且每片鏡片需要單獨組裝和對准。

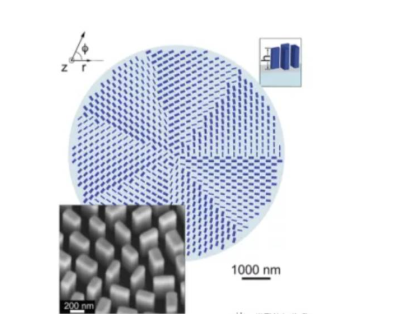

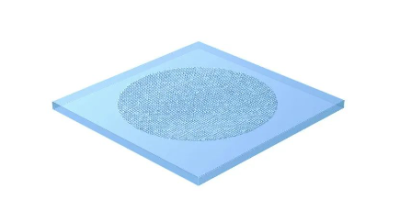

而超透鏡是一片由無數納米級微小結構單元組合成的平面透鏡。
可用1—2片超透鏡替代多片堆疊的鏡頭組,減少組裝步驟、降低體積和成本。
主動式超表面在此基礎上更進一步,讓每個納米級微小單元結構可以被電調控,實現軟件可定義的、通用型的多功能光學器件。
超表面透鏡技術有廣泛的應用場景,比如可以取代手機、顯微鏡、照相機等鏡頭,具有更高的分辨率和更薄的厚度;
也可以用於結構光、全息成像、激光加工等領域,實現高精度和高靈活性的光場控制。
全球科技巨頭蘋果和三星預計在2024年採用超透鏡技術,LG也宣布將此技術應用於車載領域。
市場對超透鏡技術充滿期待,預計將首先在智能手機和各類機器人上替代DOE,隨後擴展到車載應用、ARVR和醫療內窺鏡等領域。
例如,iPad將首次使用超透鏡,車載應用中也會採用超透鏡。
未來2-3年,超表面透鏡技術的增長主要在手機和機器人領域。
之後會擴展到車載應用、AR/VR和醫療內窺鏡,小尺寸和大廣角FOV的強烈需求將大幅推動超表面透鏡的應用空間。
超構透鏡在光學成像領域帶來突破

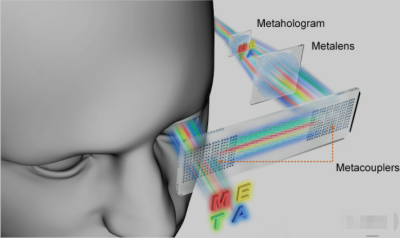

超構表面是一種基於亞波長結構的功能膜層器件,也稱二維超構材料。
其中,超構透鏡作爲一種重要的超構表面器件,通過引入空間變化的相位突變實現光束聚焦,爲減輕傳統光學成像系統負荷、提升光學成像系統集成化以及實現新功能提供了有效的技術途徑。
例如,超構透鏡在光學成像領域帶來的革命性突破,以及各種超構表面器件在增強現實(AR)顯示領域的應用,都爲光學產業帶來一場變革。
超構光學元件正加速從實驗室走向產業界,成爲光學前沿技術的投資熱點,爲光學產業帶來一場變革。
衆多創業公司投身其中,國外廠商如Metalenz、NIL Technology、2Pi Optics、Lumotive、Imagia等;
國內廠商如納境科技、比鄰星光(Alpha Cen)、邁塔蘭斯(MetalenX)、山河光電、與光科技、和光微等,紛紛投入研發,共同推動超構光學元件的發展,爲光學產業帶來一場變革。
Alpha Cen初創團隊正加速成型
Alpha Cen公司成立於2021年,是全球範圍內爲數不多擁有多項知識產權專利的初創企業。
擁有關於Fab廠开發制程、工藝和封裝方法等方面的專利。
它採用半導體IC兼容的工藝,將微納光學超表面和電路、光源、光探測器等集成在一起,使傳統光電系統變得更輕便、更小巧、更智能。
其超透鏡產品首先將爲近距離傳感/檢測、掃地機器人、無掩膜光刻機等客戶提供服務。
創始人團隊來自於加州理工學院、斯坦福大學、蘋果、德州儀器,具備從底層材料和器件創新,到芯片設計,再到穩定大量出貨的終端產品的全棧研發能力。
匯集了來自加州理工學院、斯坦福、Apple、德州儀器、ams OSRAM、英飛凌、中芯國際等衆多世界知名科研院所和行業頭部公司的跨學科人才和產業專家。
其核心團隊具有平均10年以上的微納光學、光電芯片和整機光電產品的量產經驗,具備從設計到生產制造,再到系統集成和大量量產的全棧研發能力。
Alpha Cen將前沿微納光學技術應用於3D感知(LiDAR)和顯示(Light Field Display)領域。
成立不到一年時間,團隊已進行第一輪光學芯片的流片,進行天使和Pre-A兩輪融資,估值漲幅超6倍。
結尾:隨着更多科技巨頭的接納和超表面透鏡技術的成熟,這項技術有可能重塑未來,推動我們進入一個全新的多維視界。
部分資料參考:36氪:《超表面光操控芯片量產,「Alpha Cen」掀开光學科技新篇章》
